TX3351-AP壓力變送器
時間: 2020-04-22 07:35:53 瀏覽次數：3111
常州天利智能控制股份有限公司專業生產壓力變送器,差壓變送器,溫度變送器,液位變送器,防爆溫度變送器,防爆壓力變送器,防爆差壓變送器,二十年專注研發高品質國產變送器。

TX3351-GP/AP-表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-GP/ AP也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。

標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）

1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）± 0.075%,若TD>10 (TD=調節量程)，則為：±(0.0075×TD)%

環境溫度影響


量程代碼 -20℃～65℃總影響量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span
量程代碼 -40℃～-20℃和65℃～85℃總影響量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span




過范圍影響：±0.075%×Span

長期穩定性

量程代碼 影響量
B/L ±0.2%×Span/1年
其它 ±0.1%×Span/1年




電源影響
±0.001% /10V (12～42V DC)，可忽略不計

2功能規格
量程和范圍(TX3351-GP-表壓)

量程/范圍 kPa bar
B 量程 0.6～6 6～60mbar
范圍 -6～6 -60～60mbar
C 量程 2～40 0.02～0.4
范圍 -40～40 -0.4～0.4
D 量程 2.5～250 0.025～2.5
范圍 -100～250 -1～2.5
F 量程 30～3000 0.3～30
范圍 -100～3000 -1～30
G 量程 0.1～10MPa 1～100
范圍 -0.1～10MPa -1～100
H 量程 0.21～21 MPa 2.1～210
范圍 -0.1～21 MPa -1～210
I 量程 0.4～40 MPa 4～400
范圍 -0.1～40 MPa -1～400
J 量程 0.6～60 MPa 6～600
范圍 -0.1～60 MPa -1～600


量程和范圍(TX3351-AP-絕壓)

量程/范圍 kPa bar
L 量程 2～40 0.02～0.4
范圍 0～40 0～0.4
M 量程 2.5～250 0.025～2.5
范圍 0～250 0～2.5
O 量程 30～3000 0.3～30
范圍 0～3000 0～30

量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程

安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90&deg;的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。

輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流
低報模式：3.7 mA
高報模式：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式

響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

預熱時間： < 15s

環境溫度
-40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度
-50～85℃ 帶液晶顯示時：-40～85℃


過載極限：

量程 6kPa
(B)		 40kPa
(C/L)		 250kPa
(D/M)		 3MPa
(F/O)
過載極限 0.2MPa 1MPa 4MPa 16MPa
量程 10MPa
(G)		 21MPa
(H)		 40MPa
(I)		 60MPa
(K)
過載極限 20MPa 50MPa 50MPa 70MPa




電磁兼容性(EMC)
見下頁《電磁兼容性附表》

3安裝
電源及負載條件
電源電壓為24V，R&le;(Us-12V)/Imax  k&Omega;
其中 Imax=23 mA
電源電壓：42VDC
電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 230～600&Omega;

電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。

過程連接
標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。

4物理規格
材質
膜片：不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液：硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：     不銹鋼 304

重量
1.6kg（無：液晶顯示、安裝支架、過程連接）

外殼防護等級
IP67

電磁兼容性附表

序號 測試項目 基本標準 測試條件 性能等級
1 輻射干擾（外殼） GB/T 9254-2008表5 30MHz～1000MHz 合格
2 傳導干擾
（直流電源端口）		 GB/T 9254-2008表1 0.15MHz～30MHz 合格
3 靜電放電(ESD)抗擾度 GB/T 17626.2-2006 4kV(觸點)
8kV(空氣)		 B
4 射頻電磁場抗擾度 GB/T 17626.3-2006 10V/m (80MHz～1GHz) A
5 工頻磁場抗擾度 GB/T 17626.8-2006 30A/m A
6 電快速瞬變脈沖群抗擾度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗擾度 GB/T 17626.5-2008 1kV（線線之間）
2kV（線地之間）(1.2us/50us)		 B
8 射頻場感應的傳導干擾抗擾度 GB/T 17626.6-2008 3V (150KHz～80MHz) A



注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
   （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

外形尺寸                                                                 單位

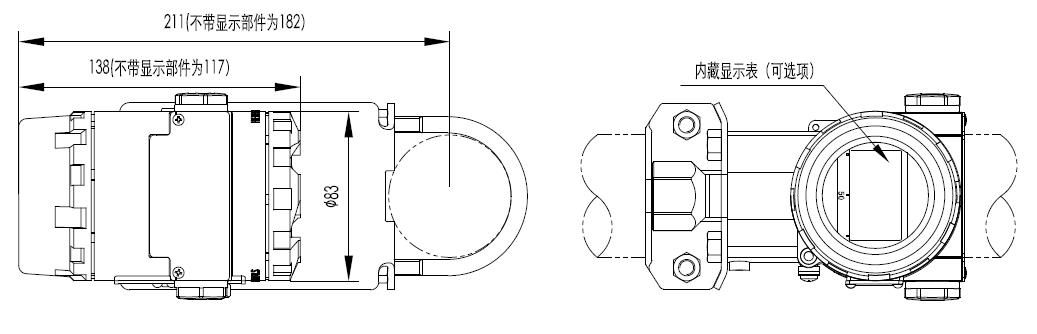

水平配管連接方式（側面）                          水平配管連接方式（正面）

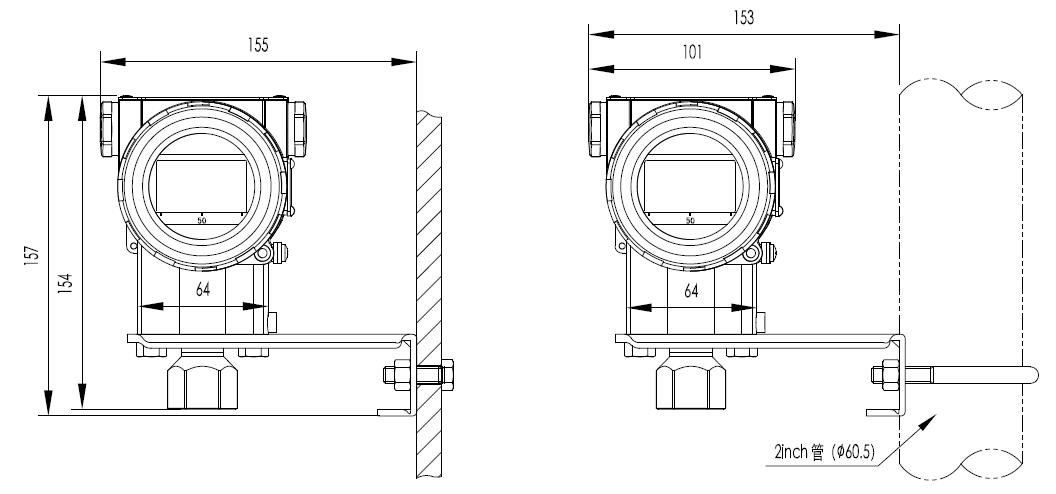

墻裝連接方式                                     垂直配管連接方式

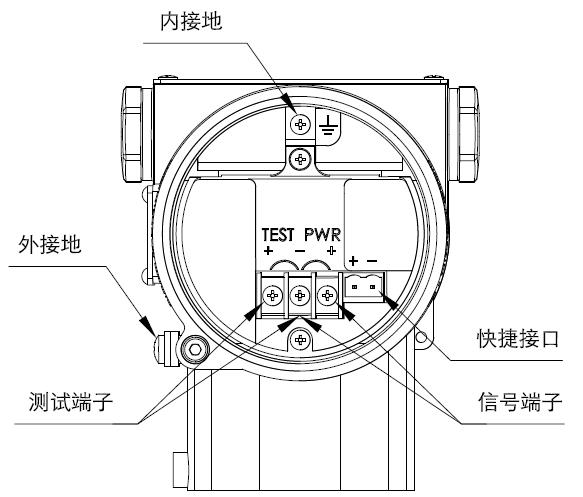

5 電氣連接圖

注：快捷接口功能等同于信號端子。
6 過程連接說明（代碼1）

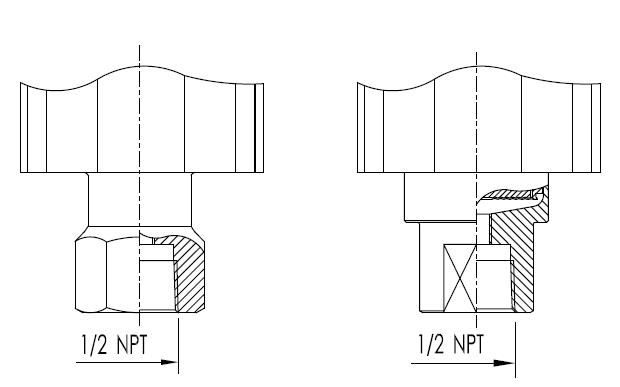

6.1 標準形式（代碼1）
D/M/F/G/H/I/K/O量程接口圖            B/C/L量程接口圖

6.2 衍生接口形式

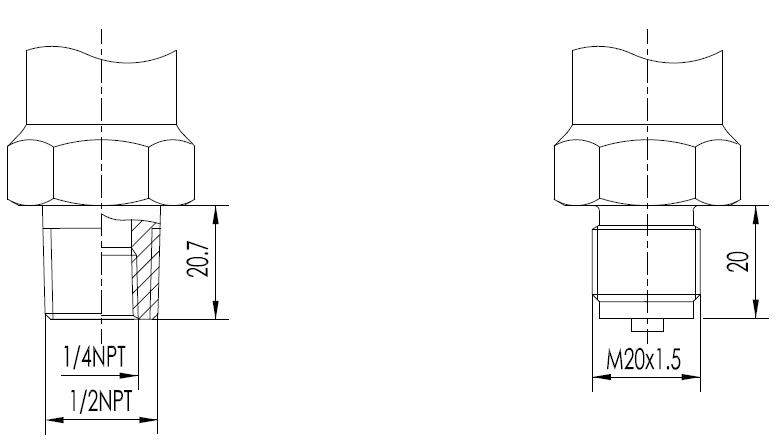

1/2英寸NPT 外螺紋（代碼2）                           M20x1.5 外螺紋（代碼3）


G1/2 外螺紋（代碼4）                   真空接口  DIN 28403 KF16 / ISO 2861（代碼5）

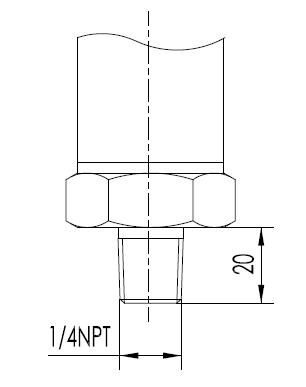

1/4英寸NPT外螺紋（代碼6）

7型號和規格代碼表

表壓變送器散件選型  TX3351-GP-　
絕壓變送器散件選型  TX3351-AP-　
10 輸出
　 　 B 基本誤差&plusmn;0.075%     4-20mA帶HART通訊
20 量程
　 　 　 表壓TX3351-GP
　 　 　 B 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar)
　 　 　 C 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
　 　 　 D 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar)
　 　 　 F 0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar)
　 　 　 G 0-0.1MPa～10MPa /(0-1～100bar)　
　 　 　 H 0-0.21MPa～21MPa /（0-2.1～210 bar）
　 　 　 I 0-0.4MPa～40MPa /（0-4～400 bar）
　 　 　 J 0-0.6MPa～60MPa /（0-6～600 bar）
　 　 　 絕壓TX3351-AP
　 　 　 L 0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar)
　 　 　 M 0-10kPa～250kPa /(0-100～2500mbar)
　 　 　 O 0-30kPa～3MPa /(0-0.3～30bar)
30 膜片材質                              填充液　
　 　 　 　 A 不銹鋼 316L 硅油
　 　 　 　 B 不銹鋼 316L 氟油
　 　 　 　 C 哈氏合金C 硅油
　 　 　 　 D 哈氏合金C 氟油
　 　 　 　 E 不銹鋼 316L 鍍金   　 硅油 　 　 　 　
40 過程連接　
　 　 　 　 　 1 1/2英寸NPT 內螺紋
　 　 　 　 　 2 1/2英寸NPT 外螺紋(內含1/4英寸NPT)　
　 　 　 　 　 3 M20x1.5 外螺紋（14x2焊管接頭）
　 　 　 　 　 4 G 1/2 外螺紋
　 　 　 　 　 5 真空接口 DIN 28403 KF16 / ISO 2861 　 　
　 　 　 　 　 6 1/4英寸NPT 外螺紋　
50 特殊功能
　 　 　 　 　 　 N 無
　 　 　 　 　 　 P 防雷擊功能
　 　 　 　 　 　 O 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃)
60 安裝支架
　 　 　 　 　 　 　 N 無
　 　 　 　 　 　 　 1 不銹鋼
　 　 　 　 　 　 　 2 碳鋼鍍鋅
70 液晶顯示　
　 　 　 　 　 　 　 　 0 無
　 　 　 　 　 　 　 　 2 LED背光液晶顯示（-20℃）
　 　 　 　 　 　 　 　 3 OLED顯示（-40℃）
80 防爆選項
　 　 　 　 　 　 　 　 N 基本型
　 　 　 　 　 　 　 　 　 A 本安型，NEPSI
　 　 　 　 　 　 　 　 　 D 隔爆型，NEPSI （不含隔爆電纜接頭）
90 位號標牌
　 　 　 　 　 　 　 　 　 　 N 無 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 1 位號標于銘牌內　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 2 懸掛式不銹鋼標牌　 　 　 　
100 使用說明
　 　 　 　 　 　 　 　 　 　 　 C 中文 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 E 英文 　 　 　 　 　
110 附加選項
　 　 　 　 　 　 　 　 　 　 　   S 不銹鋼表殼 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 V 低電壓版 　 　 　



注1：TX3351-GP對應選表壓量程代碼，TX3351-AP對應選絕壓量程代碼；
注2：真空接口  DIN 28403 KF16 / ISO 2861，僅適用小于2.5bar以內的量程。
